FIDES-Modeller ismertető
A FIDES-Modeller egy CAD alkalmazás 3D végeselem-rendszerek előállításához alagútépítéshez és egyéb geotechnikai számításokhoz.
Olyan eszközöket tartalmaz, melyekkel a földalatti építmények, például alagutak, aknák, alagutak kereszteződései, alapozások állandó és ideiglenes héjszerkezeteit állíthatjuk elő.
A talaj minden rétege modellezhető, a komplex építési fázisok pedig könnyen létrehozhatók.

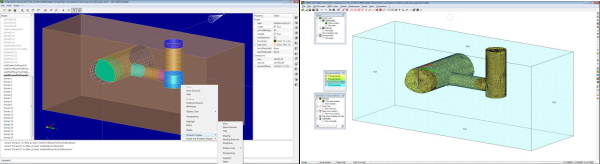

Az elkészült modell felületei, testei és az építési fázisok definíciói exportálhatók a WinTUBE programba,

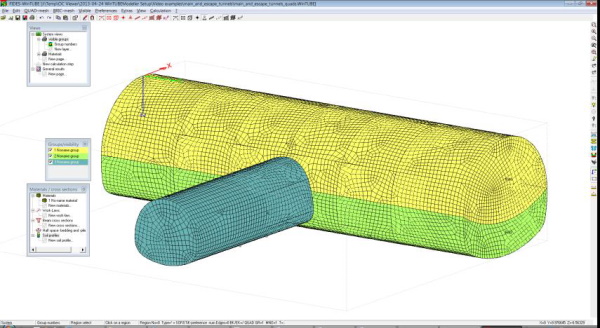

ahol elkészíthető a SOFiSTiK végeselemháló (szabályos és szabálytalan hálózással), majd az azt követő statikai számítás.
A FIDES-Modeller objektumai paraméterezhetők, és egymáshoz képest asszociatívak. Valamennyi objektum topológiai felépítése a következő összetevőkből áll:
- VERTEX: egy geometriai pontnak felel meg
- EDGE: egy görbe, melynek végeit pontok határozzák meg
- WIRE: élek, melyek a testek csúcsait kötik össze
- FACE: zárt vonalak által határolt felület
- SHELL: olyan felületek csoportja, melyek közös éllel rendelkeznek
- SOLID: egy térbeli kubus, melyet zárt héjak határolnak körbe
- COMPOUND SOLID: SOLID-ok csoportja

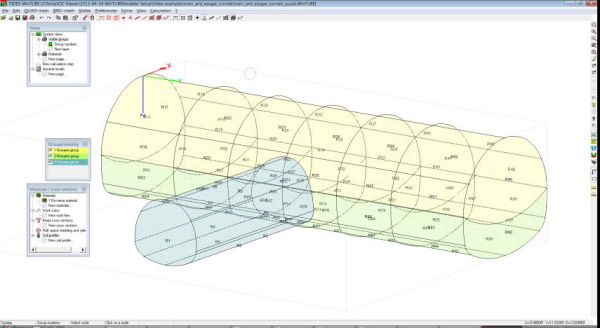

Egy példa egy alagút komplexum (fő alagút, oldaljárat aknával) automatikus modellgenerálására és építési fázisainak összeállítására, majd a WinTUBE programba történő exportálásra.
A modellezéshez használta alapvető geometriai objektumok közé tartozik a vonal, az ív, a kör, a téglalap, a vonallánc és a spline. Egy
interaktív varázsló segítségével az alagút egyes szakaszai egyszerűen megadhatók és módosíthatók.
A következő alapvető 3D alakzatok állnak rendelkezésre: téglatest és henger. A felületeket akár útvonal mentén kihúzott objektumok által is elkészíthetjük.

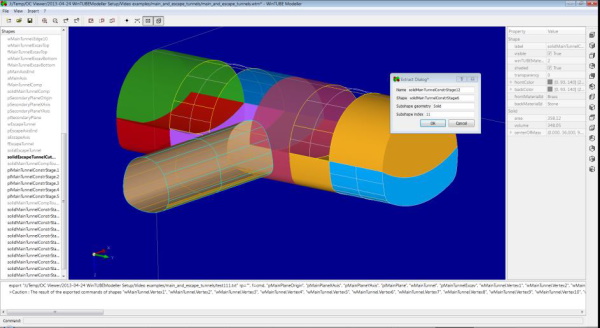

A modellezés során pozitív és negatív elemeket generálhatunk kihúzással, forgatással, söpréssel, melyeken bool-műveletek végezhetők (egyesítés, kivonás), vagy lokális megmunkálással lekerekítések, letörések készíthetők.
A topológiáról és a méretekről, például a hosszról, a területről és a térfogatról, valamint a tömegközpontról folyamatos tájékoztatást kapunk.
A geometria ellenőrzését a tulajdonságok és a forma kompatibilitásának ellenőrzésével, valamint az általános vezérlőkkel végezhetjük el.
A FIDES-Modeller programmal importálhatunk IGES, STEP 5.3 AP203 / 214 CAD modelleket, valamint BREP (belső Open CASCADE formátum) és az AutoCAD DXF drótvázat, majd a felületeket WinTUBE-ba
exportálhatjuk a végső hálógeneráláshoz. A modellek térben árnyékolva, drótvázként, átlátszóan, felületi mintával ellátva ábrázolhatók.
A program eltárolja és megmutatja valamennyi objektum valamennyi műveletének feldolgozási előzményeit, és láthatóvá teszi a szülő és gyermek függőségeket. A műveletek feldolgozási előzményeinek egy része vagy egésze exportálható
és importálható szkript fájlként. Az egérrel végrehajtott minden művelet megfelel egy parancssornak és fordítva.
 Szükséges kiegészítők
A teljeskörő számításhoz kiegészítésül WinTUBE program, és SOFiSTiK Statika programcsomag is szükséges: legalább SOFiSTiK 3D FEM Premium és ASE4 modul.
SOFiSTiK - FIDES Geotechnika rendszerkövetelmények
Szoftverigények
Hardverigények
- 1 GB memória
- Processzor legalább 2,5 GHz
- 2 GB szabad merevlemez kapacitás
- 1280x768 felbontású grafikus kártya
|
