SOFiSTiK Statika 2025 újdonságok
A SOFiSTiK ezen verziójában elsősorban az adatbeviteli eszközök fejlesztéseivel találkozhatunk.
SOFiPLUS (-X) – AutoCAD környezet
A SOFiPLUS 2025 AutoCAD 2025 környezetben futtatható, vagy OEM változata a SOFiPLUS-X-OEM 2025 egy AutoCAD 2025 munkafelületet biztosít.
A SOFiPLUS / SOFiPLUS-X 2025 képes megnyitni a 2018-os verzió DWG fájljait. A 2025-ös verzióba való mentés után a DWG fájlok azonban már nem nyithatók meg újra a régebbi verziókban. A SOFiPLUS / SOFiPLUS-X 2025 csak a 2025-ös verzióból képes projekteket
importálni.

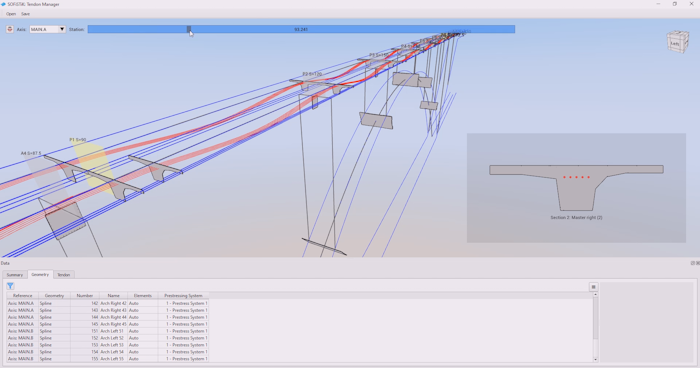

 Új funkció: Tendon Manager
Két részből álló párbeszédpanelt jelent, ahol a felső rész grafikus áttekintést nyújt, az alsó rész egy táblázatot tartalmaz a pászmák akár itt is módosítható adatairól.
Új funkció: Vonalak referenciavonalak közé
A parancs segítségével két megmutatott görbe (tengely, vagy szerkezeti vonal) közé oszthatunk ki megmutatott egyenes szerkezeti vonalakat. A kiosztás parametrikus.
Méretezési elemek (Design Elements)
Alapértelmezés szerint a tervezési elem azokból az elemekből gyűjti az adatokat, amelyek a hozzárendelt keresztmetszeten belül helyezkednek el.
A keresési algoritmus egy alternatív elemkiválasztás megadásával befolyásolható.
Lehetőségünk van kiválasztani azokat a gerendaelemeket, amelyek a tervezési elem alatt (vonalában) helyezkednek el. Ebben az esetben kivételesen hozzárendelt keresztmetszet nélkül is dolgozhatunk.
A Bounding Box opció a minimális és maximális értékekkel meghatározott határolókereten belüli elemeket választja ki. Ezeket a tervezési elem helyi y-z koordináta-rendszerében adhatjuk meg.
Egyéb újdonságok
- Új parancssori opció jelent meg a szerkezeti vonalak, méretezési elemek és a vonalmenti terhek hídtengely alapú készítésénél. Lehetőségünk van ezen elemek két kiválasztott Placement közötti elkészítésére is.
- Új parancs a szerkezeti elemek újraszámozására, ahol megadhatjuk a növekedés irányát, a növekmény mértékét és a kezdő sorszámot.
Analytical Model Generator és Analysis + Design – Revit környezet
Az Analysis + Design 2025 kizárólag Revit 2025 környezetben futtatható.
Main System
Az új Main System parancs a projekt alapnézete, amikor a SOFiSTiK Analysis + Design funkcióival dolgozhatunk. Ez vált a munkafolyamat kiindulópontjává,
a tulajdonságain keresztül vezérelhetővé válnak a számítás alapbeállításai.

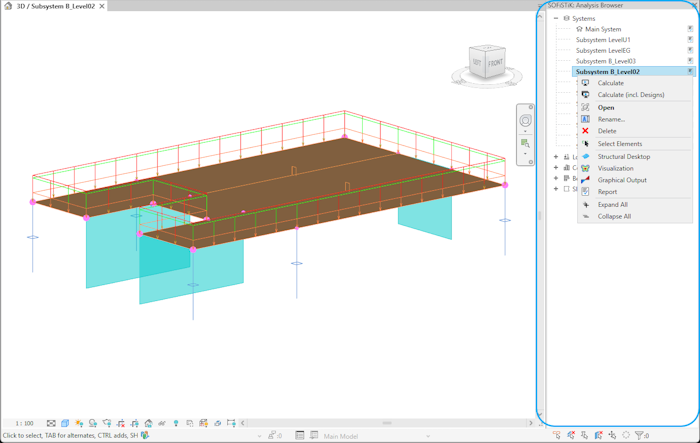

Analysis Browser
Az új az Analysis Browser (Elemzésböngésző) lehetővé teszi az SOFiSTiK rendszer (teljes 3D-s modell és szintenkénti alrendszerek) egyszerű és hatékony kezelését a projektben. A korábbi Design Browser megszűnt.
- Az alrendszerek kezelése, kiszámítása és elérése egy kattintással (jobb-gomb menüvel).
- Kezeli az új Load Taked Down-t és annak munkafolyamatát.
- Tartalmazza az összes olyan funkciót, amely korábban a legördülő menüben volt elérhető és a Design Browser korábbi parancsait.
Load Take Down
Megújult a a teherlevezető rendszer, amely az alrendszerek támasztóelemeiből származó reakcióerőket olvassa ki, és ezeket egyenértékű terhelésként továbbítja az alsóbb alrendszerekbe.
Az új munkafolyamat nagyobb átláthatóságot és nagyobb rugalmasságot biztosít.
Vasalás ellenőrzése
A vasalás ellenérzése immáron támogatja a csatolt modelleket is. Az ellenőrzés során a program elsősorban a vasalást észleli függetlenül attól, hogy az melyik elemhez készült. Például egy alapozásban elkészített, abból feljövő vasalás esetén.
Statika

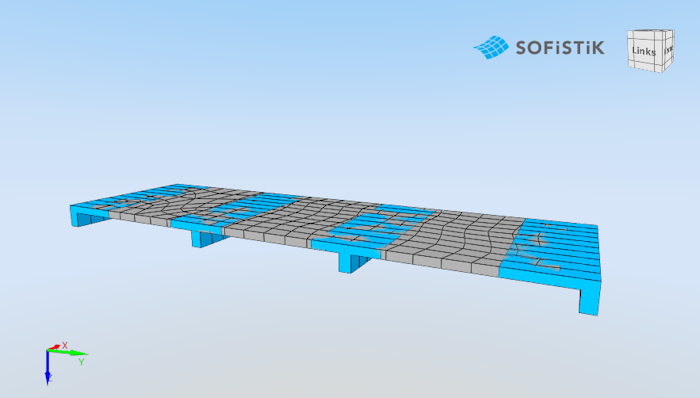

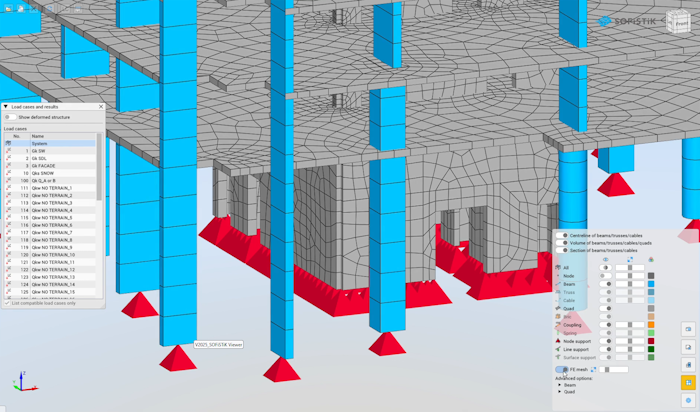

Új nézegető
Új SOFiSTiK Viewer az eddigi, megszokott Animator program helyett.
Keresztmetszetek
- Elliptikus keresztmetszet is készíthető.
- Új standard keresztmetszet: egyoldali lemezborda a peremekhez.

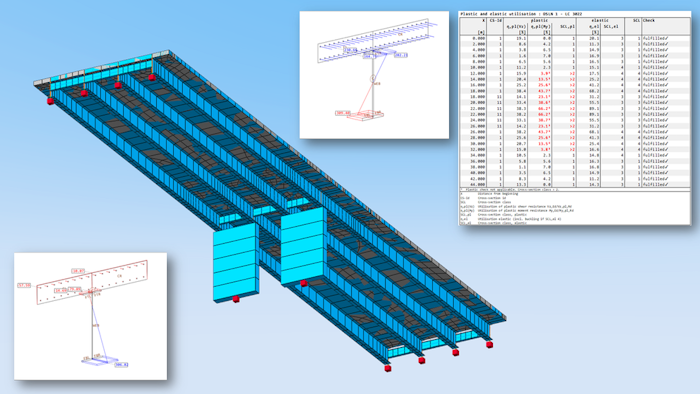

Composite modul
Az előző verzióban debütáló modul további kiegészítéseket kapott:
- Keresztmetszet osztályának meghatározása
- 1. és 4. osztályú acélkeresztmetszet feszültségellenőrzése
- A beton és a vasalás feszültségellenőrzése
- A keresztmetszet vizsgálható rugalmasan is teherbírási határállapotban
Vasúti hidak dinamikus számítása
A vasúti hidak vonatáthaladási dinamikus ellenőrzéséhez új, grafikus Művelet készült.
Pushover elemzés a hídpillérekhez
- Új koncepció az elfogadási kritériumokhoz és határnyúlásokon alapuló kategóriákhoz.
- Képlékeny csuklók támogatása betonhoz, szerkezeti acélhoz és öszvér keresztmetszetekhez.
- Nemlineáris talaj-cölöp kölcsönhatás támogatása (P-Y görbék).
Egyéb
Az új Öko-mérleg task segítségével megbecsülhetjük a statikai modell környezeti hatását.
