SOFiSTiK Bridge + Infrastructure Modeler 2022 újdonságok
Megjelent a SOFiSTiK Revit BIM modulokhoz tartozó Bridge + Infrastructure Modeler 2022-es verziója, mely 64-bites Windows 10 és Revit 2022 környezetben futtatható.
 Revit alkategóriák
A Revit 2022-ben megjelent infrastruktúra alkategóriák támogatása az egyes hídkomponensek készítésekor, valamint a felszerkezet komponenseinek besorolási lehetősége a Revit infrastruktúra alkategóriáiba.
Infra Browser és Station Query

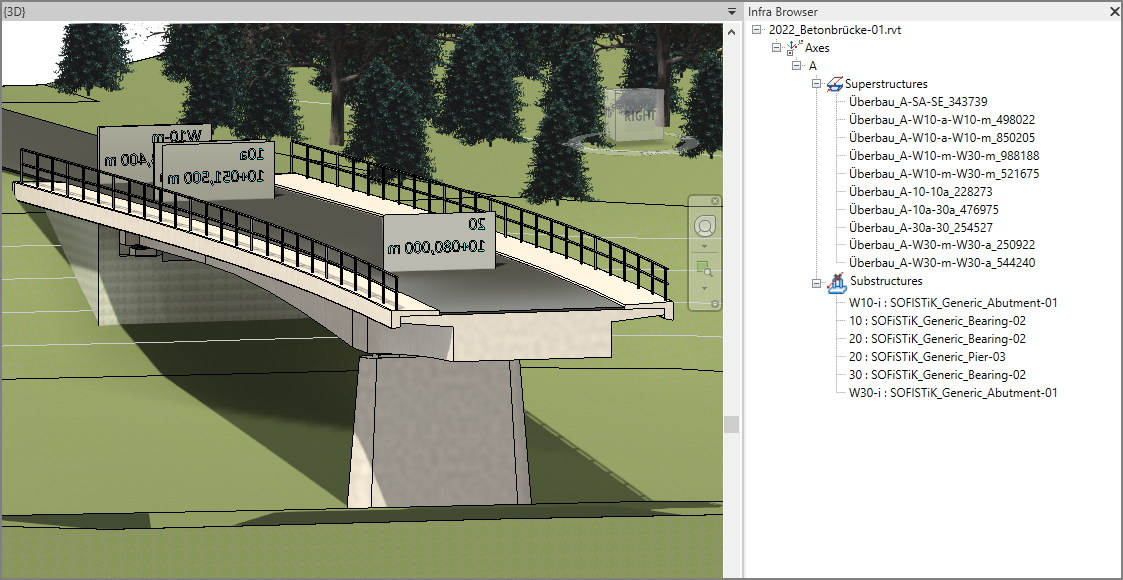

Az új Infra Browser gyors áttekintést ad projektről. A modell elemek fastruktúrába rendezése révén könnyen navigálhatunk az egyes tengelyek és komponensek között, és ellenőrizhetjük függőségeiket.

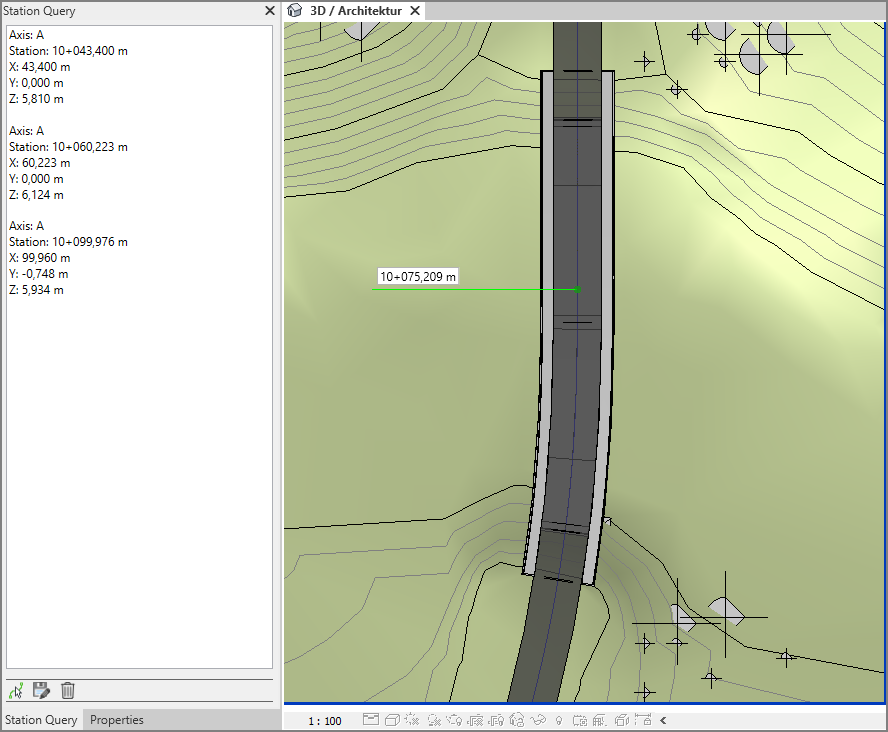

Az új Station Query a kattintási pontokban ad információkat a tengely tulajdonságairól (koordináták, szelvényszám).
Bázisok (Placements)

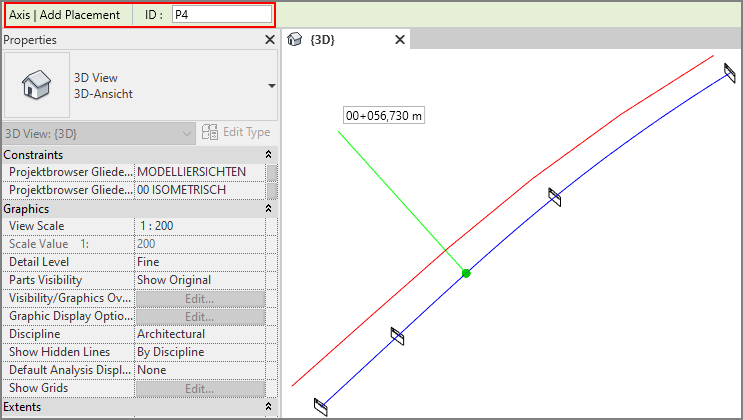

Bázisokat (Placement) akár kattintással is illeszthetünk a tengelyre, valamint többek között a felszerkezet készítésekor akár kattintással is megjelölhetjük a kezdő és záró bázist.
Terep

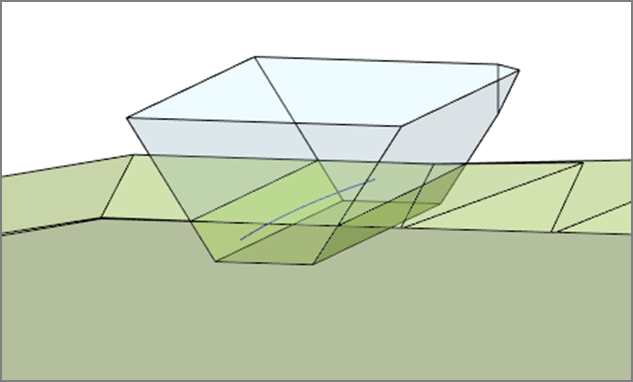

A Generic model-ként használt terepeknél közösrészt képezhetünk és egymásból történő kivonást végezhetünk.
További újdonságok
- A kereszttartók és az alépítmények számára SOFiSTiK példányparaméterek (pl. szelvényszám) adhatók meg, valamint a kereszttartóknál a hossz megállapításához használhatunk ívhosszt, húrhosszt és vetített húrhosszt is.
- Új funkció a Create Dimensions from Profile, mely egy metszeten képes automatikusan méretezni a felszerkezetet azon méretek alapján, melyek a keresztmetszet családban paraméterként korábban definiálásra kerültek.
- A hídgerendák kiosztásánál új opció az osztásköz és darabszám egyidejűleg, és az egyedi osztásköz táblázatos megadási lehetősége.
- A függőleges vonalvezetésnél alkalmazhatunk bázismagasságot.
|
