Az elmúlt évben csupán egy időközi verziót kaptunk az Autodesk Revit szoftverhez. A Revit 2024 legfőbb újítását a terep objektum lecserélése jelenti, de emellett a felhasználói felületben, az elemzés, együttműködés, valamint dokumentálás terén is találunk néhány újdonságot.
Új terep objektum
Eddig a terep egy szerényen módosítható és kezelhető objektum volt. Ebben a verzióban a födém objektum mintájára egy új objektumtípust hoztak létre Toposolid néven. Az új terep objektum ugyanazokkal a képességekkel rendelkezik, mint a födém objektum:
rendszercsalád, töréspontok hozhatók létre, szilárdtest műveletekkel módosítható, felosztható, lehet réteges, a pereme mentén elem készíthető (Slab Edge), lekérhető a kerülete, felülete, vastagsága, alsó és felső síkja.
Készíthetünk régiókat vagy utólagos földmunkát. A tereptárgyakat automatikusan a terep megjelölt (háromszög)felületére illeszthetjük.
Szakági tervezés
Vasalásszerkesztés
A kétszeresen görbült elemek keresztirányú vasalása (kengyel) opcionálisan függőlegesre, az útvonalra merőlegesere, a referenciafelülettel párhuzamosra, vagy arra merőlegesre is állítható.
A szabadformájú, zárt vasalási alakoknál a Space billentyű segítségével a hurok pozíciója váltogatható.

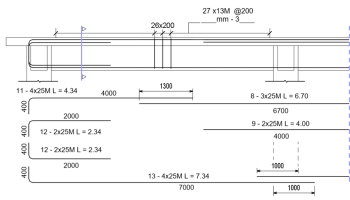

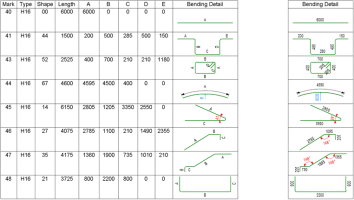

A vasalásról kivonat készíthető (új objektumtípus), mely hajlítási ábraként a táblázatban is megjeleníthető. Csak ortogonális rendszerekben és elemekben működik, szabadformájú vasbetéteknél nem.
Annak ellenére, hogy címkéről és táblázatról van szó, a funkció nem működik csatolt fájl esetén, csak az aktuális fájlban. A tervkészítési lehetőségek továbbra sem érik el az európai elvárásokat.
Épületgépészet
Merevítők illeszthetők a csőhálózatok elemeibe.
A szűrőknél (Visibility Filters) alkalmazható valamennyi szinthez kapcsolódó tulajdonság az épületgépészeti elemek számára.
Megjelent a cső falvastagság paraméter.
A szigetelés a befogadó elemmel együtt automatikusan elrejthető.
Elemzések
Benapozás vizsgálatnál megjelent a 15, 30, 45 és 60 másodperces időtartam is, valamint a nap pályája akár perspektív nézetben is szerkeszthető.
Az elemhez kötött statikai terhek (felületi, vonal, vagy pont) a befogadó elemen belül tetszőlegese helyre és alakban helyezhetők el. Nem kell feltétlenül totál terhet használnunk. A terhek kényszerezhetők a befogadó elemek határvonalaihoz.
A terhek színezhetővé és mintázhatóvá váltak, tehertípus, vagy tehereset szerint a szűrők (Filters) segítségével.
Az analitikai elemek és a fizikai elemek többszörös összerendelése is lehetséges. Például egyetlen V alakú pillér család két ferde vázvonalat is jelenthet a projektben, vagy több falpanel egyetlen analitikai síkot.
A gépészeti rendszerek tervezési és részletezési folyamatainak összekapcsolására áramlási és nyomásesési számítások adnak lehetőséget.
A légcsatornák méretezéséhez egy új, hálózatalapú módszer jelent meg.
Együttműködés
Linkként beemelhető a felhőben tárolt koordinációs modell, vagy nézet az aktuális Revit 2024-es projektbe. Lekérhetők a csatolt fájlok objektumainak adatai, felhasználhatók a tárgyraszteri pontok. A linkek vezérlésére a Manage links ablakban egy külön fül
áll rendelkezésünkre.
Dokumentálás
A tervlapra illeszthető elemek igazítottan egyik lapról a másikra mozgathatók (ugyanoda kerülnek az új lapon, mint ahol a régin szerepeltek).
A lapokra helyezett nézetek jobb-gomb menüjéből a tervlap közvetlenül megnyitható.
A lapon elhelyezett táblázatok valamennyi sora egyidejűleg átméretezhető.
A modell alapú mintázatok az Align parancs segítségével igazíthatók, akár egy elemen belül, régiónként eltérően is.
Egyéb újdonságok
Az AutoCAD-ből átvételre került a megfigyelés, ami statisztikákat gyárt és ajánlásokat tesz az általunk használt funkciókról. Mindez a My Insights menüpontban érhető el rögtön a nyitóoldalon.

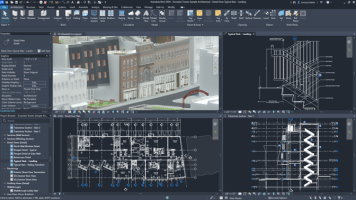

Új dizájn: a kezelőfelület és a vászon (a munkaterület) is sötét témára állítható az AutoCAD mintájára, valamint újratervezett szimbólumokat találunk a szalagmenün.
Új minta- és sablonfájlok (szakági egyveleg) kerültek a telepítőkészletbe.
Új ábrázolási stílus jelent meg (Textures), mely a textúrákat képes ráfeszíteni az objektumokra renderelés nélkül és mellőzi a fénybeállításokat.
Új keresőmező használható a Project browser felső részén a fastruktúrában való kereséshez.
A Scope Box magasság és a név paramétere a felső Options sor helyett a tulajdonság panelen kapott helyet.
A projekt paraméterek betűrendi sorrendben jelennek meg a tulajdonság panelen (az eddigi készítési sorrend helyett).
