Az Autodesk AutoCAD Electrical eszközkészlet az AutoCAD összes funkciója mellett az elektromos CAD funkciók teljes készletét is tartalmazza. Önállóan nem megvásárolható.
Elektromos sematikus tervezés
A vezetékek automatikus számozásával és cimkézésével csökkenthetők a tervezési hibák.

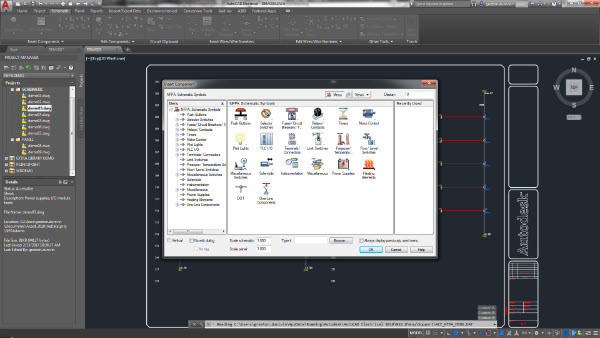

Az elektromos áramkörök tervezésekor rendelkezésünkre állnak a sematikus könyvtárelemek és a korábban elkészített rendszerek, melyek felhasználásával gyorsíthajuk a tervezési folyamatot, továáb a valós idejű hibaellenőrzőnek köszönhetően gyorsabban felfedezhetjük és javíthajuk a hibákat.
Elektromos dokumentáció

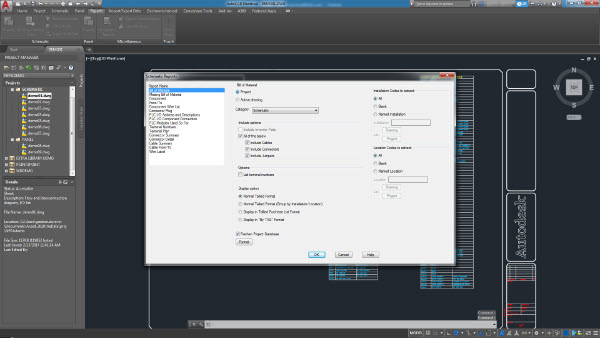

A jelentés-létrehozó eszköz használatával egyszerűen és gyorsan lehet létrehozni és frissíteni a különböző dokumentációkat. A projekthez tartozó rajzokat könnyen tudjuk kezelni a projekt kezelő eszközök segítségével. A létrehozott sematikus terveket, rajzokat akár inteligens pdf fájlként is közzétehetjük.
Elektromos vezérlés
A vezérlésnek köszönhetően a szülő gyerekkapcsolatokhoz keresztreferenciákat hozhatunk létre, amely segítségével valós időben tudjuk ellenőrizni a kapcsolatokat. A PDF- és DGN-fájlokat, a Navisworks, a Bing Maps és az AutoCAD mobil alkalmazás adatait is felhasználhatjuk, továbbá az Inventor programmal egyűttműkdöve mechatronikai megoldásokat is létre tudunk hozni.
