Autodesk Advance Steel 2023 újdonságok
Az Autodesk Advance Steel 2023-as verziója csupán a meglévő funkciók apró bővüléseit hozta magával.
 Raszter hálók

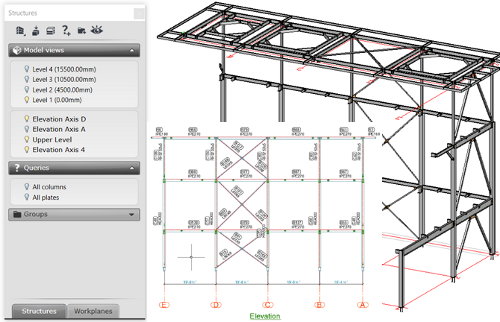

Az Advance Steel 2023-ban a rasztervonalakat olyan modellnézeten is láthatóvá tehetjük, ahol azokat nem definiáltuk. Például az alsó szinten definiált raszterháló, vagy az egyes raszter tengelyek megjeleníthetők egy felsőbb szintet ábrázoló nézeten
vagy egy metszeten. A raszter ilyen módon történő megjelenése a műhelyrajzokra is érvényes.
Kamera nézetek
Folytatódott a kamera nézetek 2022-es verzióban megkezdett fejlesztése. A szoftver korábbi verzióiban a kamera nézetek XY síkja fogópontokkal csak szimmetrikusan volt átméretezhető: a középponthoz képest minden irányban azonos irányú kiterjedése lehetett.
A 2023-as verzióban a kameranézetek XY síkjának fogópontjai önállóan megragadhatók, és a tartományok tetszőlegesen, akár aszimmetrikusan is beállíthatók.
Az Advance Steel 2023-ban egy új opció lehetővé teszi, hogy a kamera nézetekhez előre definiált lekérdezéshez tartozó objektumokat társítsunk. Például készítettünk akár szintek alapján, akár objektum tulajdonságok alapján lekérdezéseket, majd a
kamera nézet számára figyelembe vett objektumok megadásához az elnevezett lekérdezéseket tartalmazó listából válogathatunk.
Dokumentum kezelő

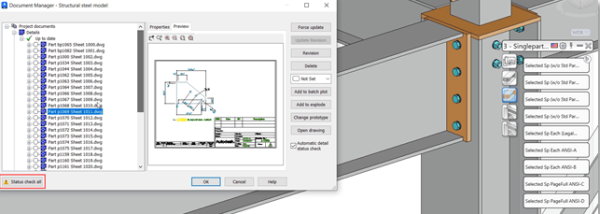

A Dokumentum kezelő (Document Manager) nyitva maradhat a képernyőn, és bármikor használható az Advance Steel munkamenet során. Ha elnavigálunk a modellről, pl. megnyitunk egy műhelyrajzot, akkor a Dokumentum kezelő párbeszédablak címsorában megjelenik a
modell neve, ami egyértelművé teszi, hogy mely modellnek a fastruktúráját és állapotát látjuk.

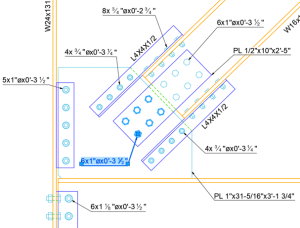

Az Advance Steel korábbi verzióiban rugalmas címkézést kínáltak a furatok számára. Ez a címkézés a csavaroknál is elérhető a 2023-as verzióban (3 évvel a furatok után): a csavarcsoporthoz tartozó címke mozgatásakor a mutatóvonal automatikusan a legközelebbi csavarhoz ugrik
rövidebb mutatóvonalat eredményezve. A viselkedés opcionálisan kikapcsolható. Ezen kívül a mutatóvonal nyílvége a csavaron kívül marad, javítva a rajz tisztaságát.
Az Advance Steel 2023 változást hozott a dokumentáció-regisztráció megszüntetésének kezelésében is. A számítógépen már nem elérhető rajzfájlok regisztrációja automatikusan megszűnik a Dokumentum kezelő megnyitásakor.
Ez a viselkedés opcionális. Ha magunk szeretnénk a regisztrációk törlését elvégezni, akkor erre a szalagmenün elhelyezett új ikon ad lehetőséget.
Advance Steel 2023 egyéb újdonságai
- Az Advance Steel 2023 egy gördülékenyebb navigációs élményt biztosít a nagyobb modelleknél a FASTSHADEDMODE rendszerváltozó bekapcsolásával. A változó automatikusan ON állapotban van a SHADE és a SHADE with EDGES
látványstílusok alkalmazásakor.
- DACH rajzstílusok és darabjegyzék sablonok kerültek az alapértelmezett telepítőkészletbe.
|
